NUTSCHENFILTER

Wir haben eine eigene Reihe von VSK Statischen Nutschenfiltern (NF), Rührdrucknutschenfiltern (ANF) und Filtertrocknern (ANFD) entwickelt und konstruiert, die für Fest-Flüssig-Trennprozesse durch Filtration unter Druck und Vakuumtrocknung eingesetzt werden; in der chemischen, pharmazeutischen, Lebensmittel- und Kosmetikindustrie und vielen anderen, vom Pilot- bis zum Produktionsmaßstab.

Das Funktionsprinzip des Rührdrucknutschenfilters wird hier beschrieben Funktionsprinzip des Rührdrucknutschenfilters | LEHMANN INDUSTRIE (lehmann-industrie.de)

Statische Nutschenfilter

Ein gemeinsames Hauptmerkmal dieser Filter ist die manuelle Entleerung des Kuchens durch den oberen Teil des Geräts, indem der obere Deckel geöffnet wird. Je nach Deckeldurchmesser, sein daraus resultierendes Gewicht und der Art der Anwendung sind mehrere Varianten der Deckelöffnung vorgesehen.

Manuelle Deckelentnahme

Scharnierdeckel

Sonderausführung

Handkurbel und ausziehbarer Deckel

Pneumatische Deckel Hebevorrichtung

Rührdrucknutschenfilter und Filtertrockner

Einfache Rührdrucknutschenfilter

Basiert grundsätzlich auf der statischen Nusche-Filterkonstruktion mit pneumatischer Deckelanhebung und manueller Entleerung des Kuchens im oberen Teil, ergänzt durch ein 2-Paddel-Rührwerk mit Drehung in einer Richtung. Das Rühren unterstützt den Filtrationsprozess und die mögliche Trocknung des Kuchens.

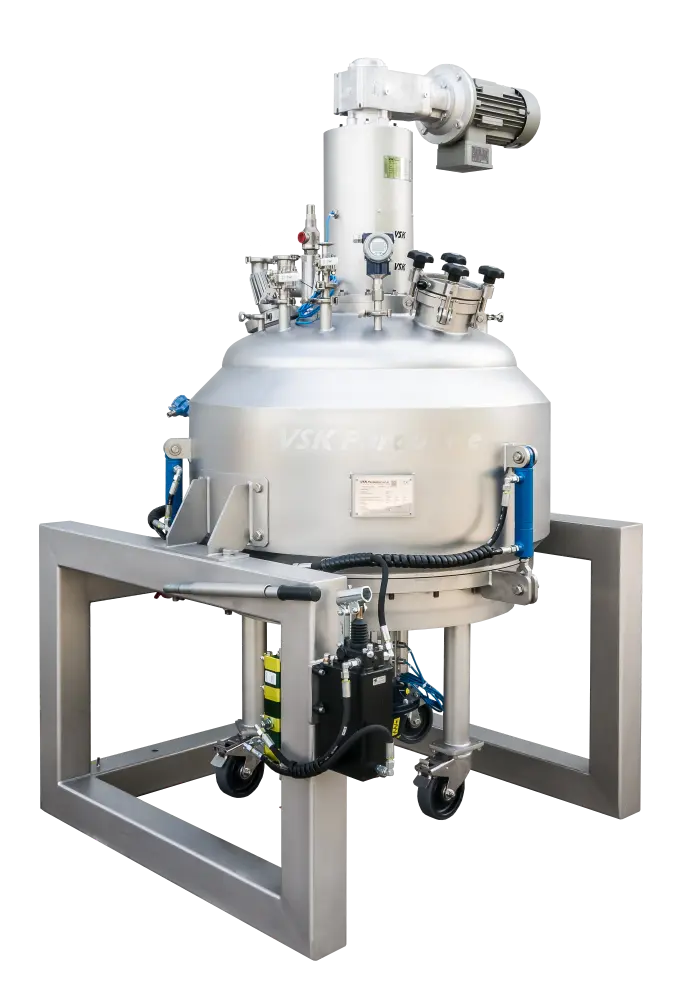

Automatische Rührdrucknutschenfilter

Diese fortschrittlichste Version des Nutsche-Filters arbeitet vollautomatisch und besteht aus einem Rührwerk mit J-förmigen Schaufeln und alternativer Drehung (Glätten im Uhrzeigersinn, Ausschaben gegen den Uhrzeigersinn) und hilft, den Kuchen durch das seitliche Ablassventil zu entleeren. Darüber hinaus ist eine hydraulische Filterplattenabsenkung verfügbar.

HAUPTMERKMALE & OPTIONEN

Druck- und Atmosphärenapparate für die Filtration von pharmazeutischen und chemischen Produkten
Maximaler Betriebsdruck von -1 (Vakuum) bis 10 bar
Volumen 5, 10, 25, 50, 100, 250, 500, 1000 Liter*
Perforiertes Filtersieb mit einem Spann-Ring zur Befestigung des Filters
Beheizter Mantel (Duplikator)
Filterkuchen Waschung
CIP / SIP Wasch- und Sprühsysteme
CE-Zertifikat, PED, ATEX

KONSTRUKTIONSMATERIAL

Edelstahl (DIN 1.4571, DIN 1.4541, DIN 1.4301, …)
Nickel, Nickellegierung (Hastelloy®)
PP, PVDF
Beschichtung (PFA RubyRed®, Halar® E-CTFE)

HEIZUNG

Unbeheizt
Beheizter Mantel (Duplikator)
Heizspirale

FILTERSIEB

Perforiert nach Wunsch

FILTERGEWEBE-BEFESTIGUNG

Druckring Spannring mit Bajonett
Druckring Spannring geschraubt
