HYDRIERANLAGEN UND HYDRIERREAKTOREN

Die Firma VSK hat eine einzigartige, hochmoderne Konstruktion von Hydrieranlagen und Hydrierreaktoren (Hydrierautoklaven) entwickelt, die in der Feinchemie, Biochemie, Pharmazie und Lebensmittel- & Fermentationstechnologie eingesetzt werden.

Aufgrund der großen Vielfalt der Anlagengrößen (in Gefäßvolumen von 350 ml bis zu 6 m³) haben wir sie in Labor & Technikum und Industrieanlagen (ab 50 Liter Gefäßvolumen) unterteilt. Es ist aber keineswegs festgelegt, ab welchem Volumen es sich nicht mehr um eine Pilotanlage, sondern um eine industrielle Anlage handelt. Kontaktieren Sie uns einfach mit Ihrer spezifischen Anforderung!

HAUPTMERKMALE

  • Lösen von Gas (Wasserstoff) in Flüssigkeit
  • Doppelte Gleitringdichtung oder Magnetkupplung
  • Betriebsdruck bis zu 120 bar
  • Betriebstemperatur bis zu 250 °C,  bis zu 400 °C auf Anfrage
  • Behälter mit Mantel
  • Behälter mit Halbrohrschlange

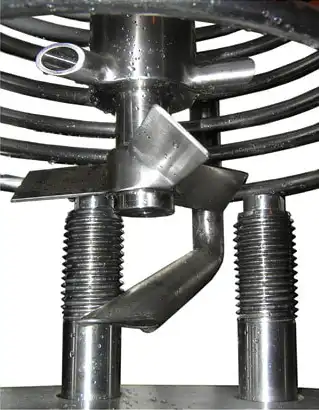

  • Hydrierrührwerk mit Gas- (Wasserstoff-) Zuführung zur Flüssigkeit
  • Geschliffene Innenfläche, totraumfreie Ausführung
  • Probeentnahme-Rohr
  • Oberes Einlassrohr
  • Arbeit Flansche und Düsen nach Kundenwunsch
  • Innere Kühl-/Heizschlange
  • CE certificate, PED (2014/68/EU) or ASME U Stamp, ATEX (2014/34/EU)

KONSTRUKTIONSMATERIAL

  • Edelstahl (AISI 316Ti, AISI 316, AISI 304)
  • Nickellegierungen (Hastelloy® C22, Hastelloy® C276, Hastelloy® C2000)

ARBEITSUMGEBUNG

  • Nichtexplosionsgefährdete Bereich
  • Zone 2, Temperaturklasse T4/T3/T2 (Ex II 3G T4/T2/T3), Gasgruppe IIC
  • Zone 1, Temperaturklasse T4/T3/T2 (Ex II 2G T4/T2/T3), Gasgruppe IIC

STANDARDAUSFÜHRUNG

  • Doppelte Gleitringdichtung
  • Betriebsdruck 40 bar
  • Betriebstemperatur 200 °C
  • Beheizter Mantel, innere Kühl-/Heizschlange
  • Geschliffene innere Oberfläche (Ra < 0,8 µm)
  • Sicherheitsventil

OPTIONEN

  • Magnetische Kupplung
  • Betriebsdruck 12 barG
  • Betriebstemperatur 250 °C
  • Innere Oberfläche elektrochemisch poliert
  • Berstscheibe
  • Anheben des Behälters

TECHNISCHE DATEN

Volumen [L] HOCHDRUCK-TYP Betriebsdruck [bar] STANDARD-TYP Betriebsdruck [bar] Betriebstemperatur [°C]

1

120

20

von -15 bis +250

2,5

120

20

von -15 bis +250

5

120

20

von -15 bis +250

10

120

20

von -15 bis +250

20

120

20

von -15 bis +250

50

120

20

von -15 bis +250

100

120

10

von -15 bis +250

250

80

10

von -15 bis +250

500

60

10

von -15 bis +250

700

60

10

von -15 bis +250

1000

40

von -15 bis +250

1200

40

von -15 bis +250

1500

40

von -15 bis +250

2000

40

von -15 bis +250

2500

25

von -15 bis +250

6000

60

von -15 bis +250

Daten nur zur Information. Wir konstruieren maßgeschneiderte Geräte nach Kundenwunsch.
