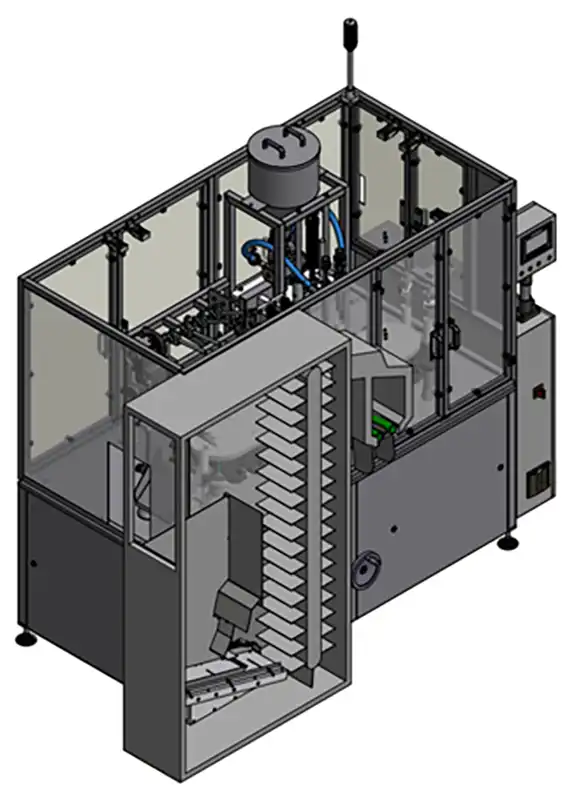

Tubenfüll- und Verschließmaschine Tubeline 6000 HS
Vollautomatischer Tubenfüller zum abfüllen und Verschließen von Kunststoff-, Laminat- und Metalltuben bis zu 120 Stück/Min.
Die automatische Abfüll- und Verschließmaschine Tubeline ist für das Abfüllen von Pasten und Flüssigkeiten in Kunststoff- und Laminat- oder Metalltuben konzipiert.
Die Tuben werden aus dem Tubenmagazine in die Maschine eingeführt, nach dem Einlegen wird die Tube mit Hilfe einer Fotozelle ausgerichtet, befüllt, mit einer Heißluftanlage erwärmt und mit mechanischen Backen verschweißt. Alle Schritte wie Füllvorgang, Start- und Stoppkanten, Füll- und Schließgeschwindigkeit, Füllvolumen, Schließmomente und Parameter werden über den Touchscreen eingestellt.
Alle produktberührenden Teile sind aus rostfreiem Stahl AISI 304 (auf Wunsch kann auch AISI 316L verwendet werden).
Selbstverständlich werden nur hochwertige Komponenten wie Siemens, SMC, Leister-Steuerung eingebaut.
VORTEILE
- Hochgeschwindigkeitsmaschine mit kompaktem Layout
- Einfache Einrichtung und Wartung
- Bedienerfreundlich
- Leicht umrüstbar
- Leicht zu reinigen (Reinigungsverteiler, Sprühkugel, etc.)
HAUPTMERKMALE
- Arbeitshöhe entsprechend der Tubenlänge zentral einstellbar durch motorisierten Hub

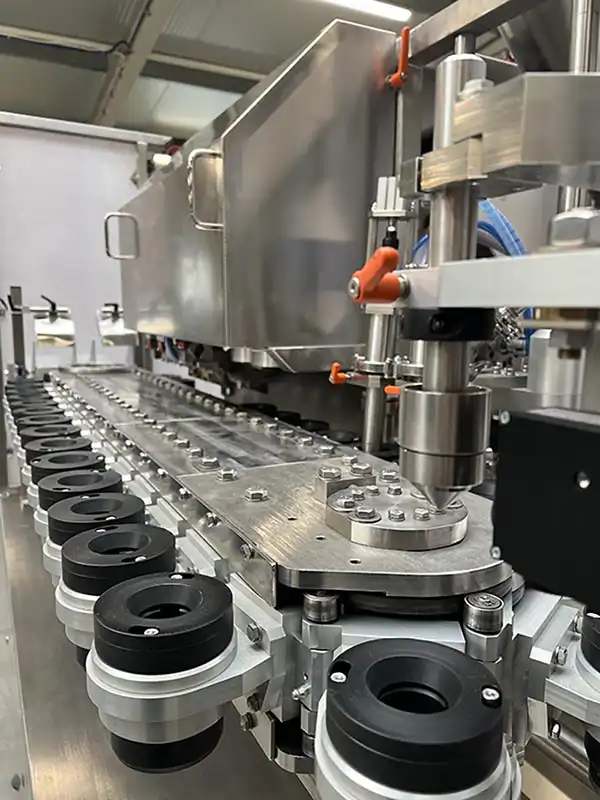

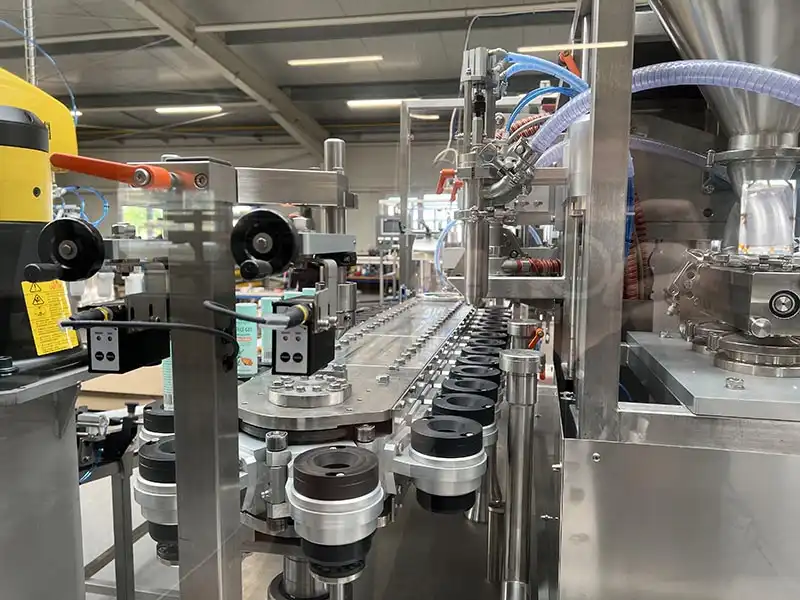

- Servo-angetriebener ovaler Rundschalttisch mit Tubenhaltern – Geschwindigkeit über HMI einstellbar

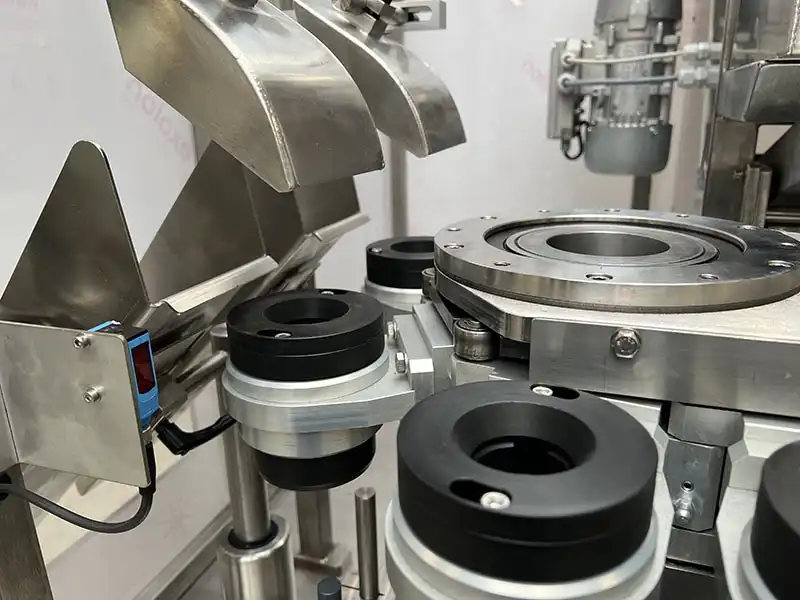

- Tubenorientierungssystem mit Fotozelle und Servo-Steuerung

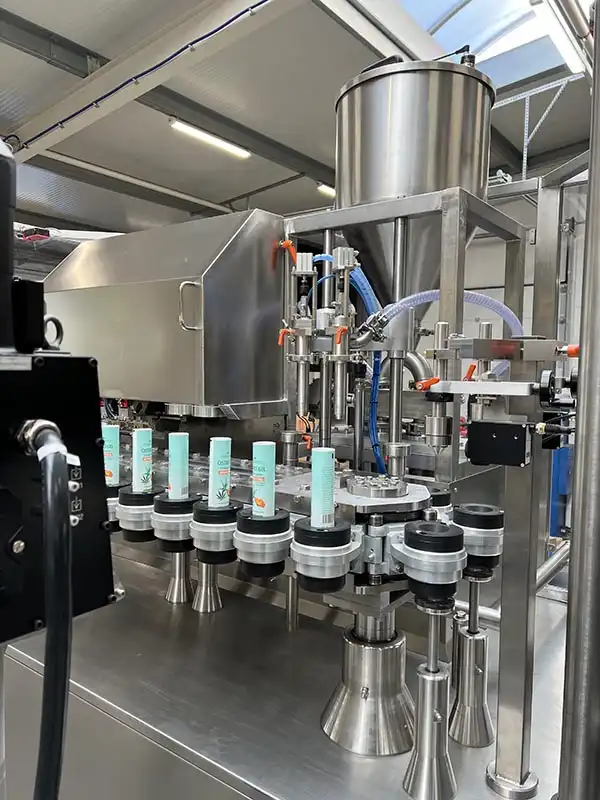

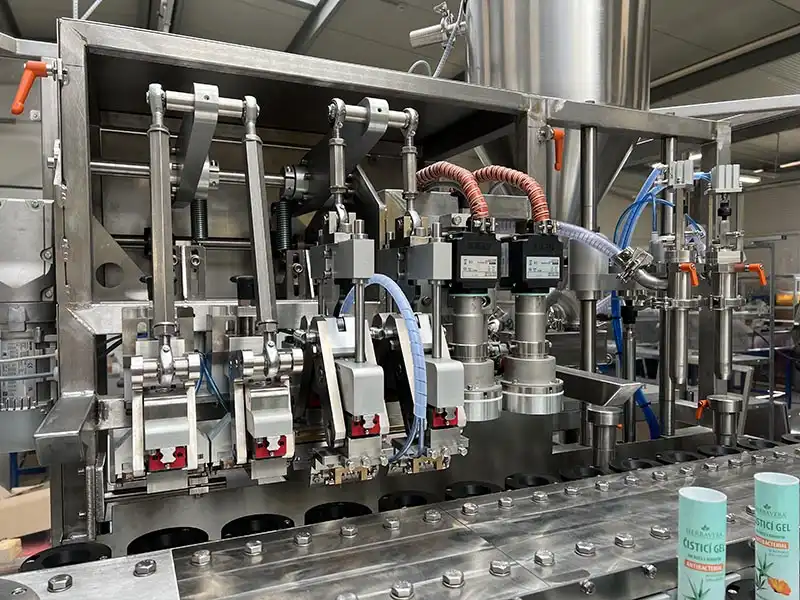

- Motorisiertes volumetrisches Füllsystem – Volumen und Parameter über HMI einstellbar
- Motorisiertes Heben und Schließen des Füllstutzens (Füllen einer Tube von unten)
- Tuben Beheizung mit Heißluftgebläse
- Kurvenscheibenantrieb für Schweißbacken mit Markierung zur Schweißnaht
- Kurvenscheibenantrieb für Schneidevorrichtung
- Auswurf- und Ausschiebevorrichtung
OPTIONEN
- In Duplex-Ausführung lieferbar
- Auch für das Verschließen von Metalltuben erhältlich (mit optionalem Umrüstsatz)

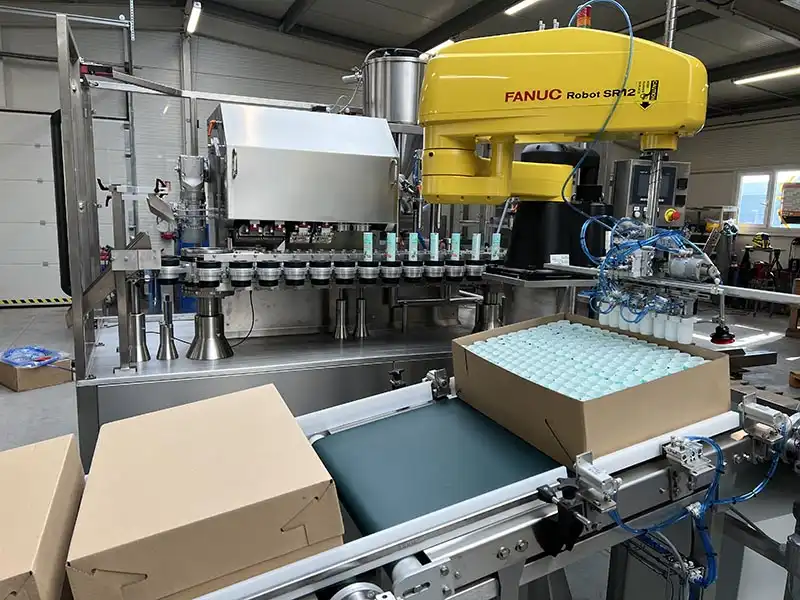

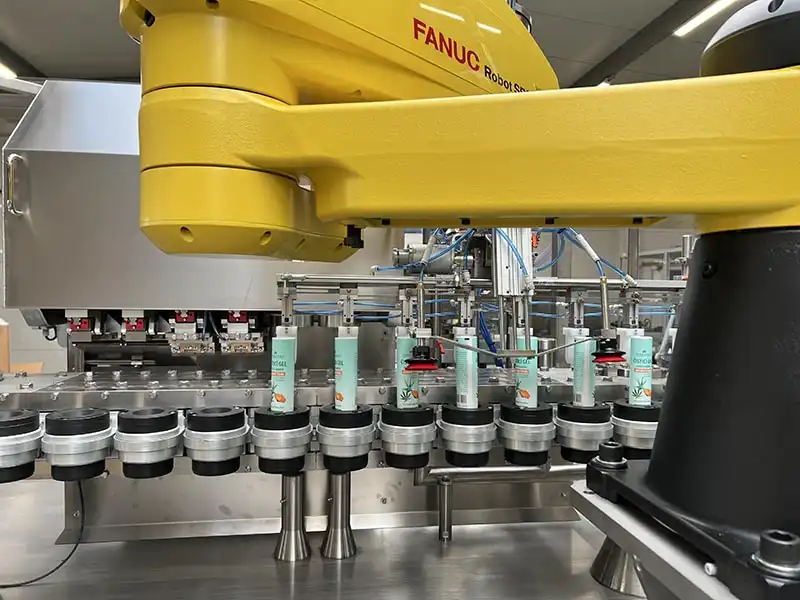

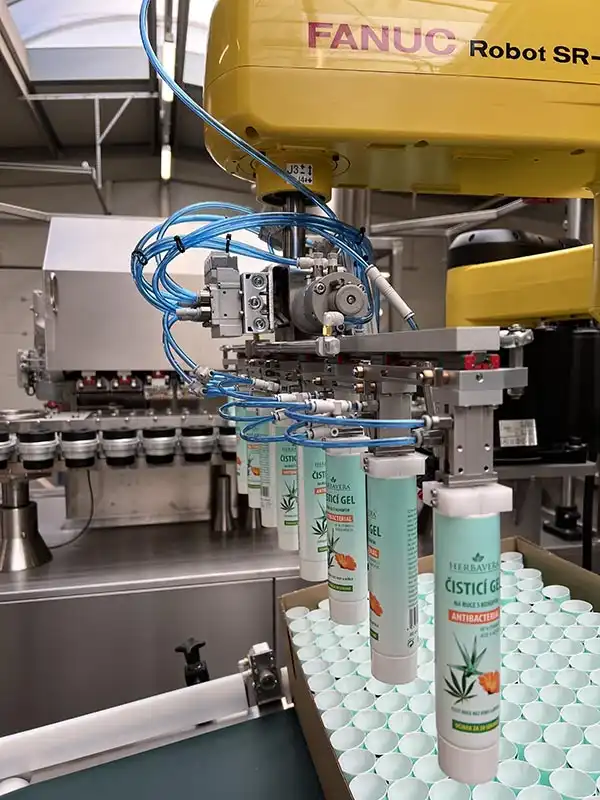

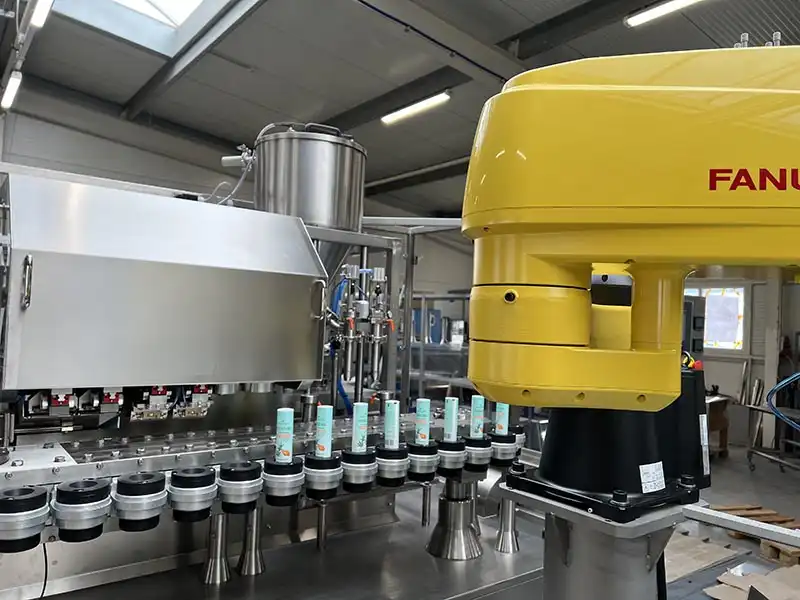

- Roboterzuführung / Entnahme von Tuben

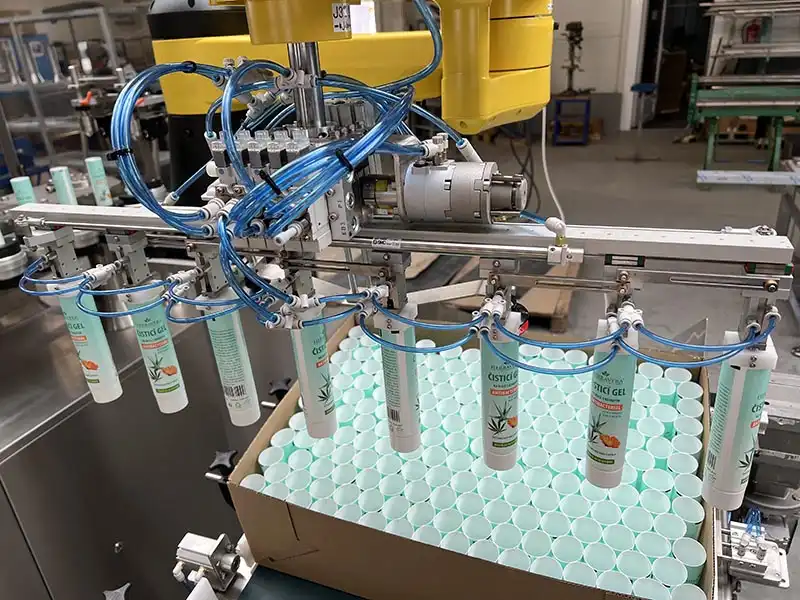

Roboterzuführung / Entnahme von Tuben
TECHNISCHE DATEN
| Tubeline 6000 HS PK (P – Kunststofftuben, K – Metalltuben) | |
|---|---|
Produktionsleistung | bis zu 70 Tuben/Min. (Einfach) |
bis zu 120 Stück/Min (Doppelt) | |
Tuben-Durchmesserbereich | 10-50 mm, optional 60 mm |
Tubenlängenbereich | 50-250 mm |
Füllvolumen | 1-300 ml |
Anzahl Tubenhalter | 15/30 |
Stromversorgung | 3+PE+N 230/400 V 50 Hz |
Leistungsaufnahme | 6 kW |
Pneumatische Komponenten | SMC |
Luftdruck | 5-6 bar |
Luftverbrauch | bis zu 200 L/min |
Abmessungen der Maschine | Länge: 3 000 mm, Breite: 1 580 mm, Höhe: 2 500 mm |
Gewicht der Maschine | 1 000 kg |
Steuerung | HMI und PLC Siemens |
